Salut,

Mi-am luat un balast electronic si nu prea am cunostiinte de electrica.
Poate cineva sa imi spuna cum fac legaturile?

Merci!

Jos in dreapta balastului ai un mic desen foarte simplu.
1,2,3,4 reprezinta cele 4 contacte din partea dreapta a droserului ce corespund celor 4 contacte ale neonului (2 intr-o parte si 2 in cealalta parte a neonului.
Cele 2 fire care vin de la soclul din partea stanga a neonului trebuie sa mearga la contactele 1,2 de pe droser (pe imagine stanga sus).
Iar celelalte 2 fire care vin de la soclul din dreapta al neonului merg la contactele 3,4 de pe droser (pe partea dreapta jos pe imagine).

deci rezumam:
- 2 fire din soclul stang merg la 1 si 2 de pe droser
- 2 fire din soclul drept merg la 3 si 4 de pe droser
- 2 fire care pleaca la priza merg in partea stg un e semnul : ??

e ok asa ?

mariusdiaconu77 wrote:deci rezumam:
- 2 fire din soclul stang merg la 1 si 2 de pe droser
- 2 fire din soclul drept merg la 3 si 4 de pe droser
- 2 fire care pleaca la priza merg in partea stg un e semnul : ??

e ok asa ?

perfect. asa este.
iti sugerez sa iti iei fir monofilar pentru ca se fac contactele mult mai usor si in siguranta.

Da. Am luat fir de cupru.

Merci mult!

Salut Marius De unde ai cumparat acel balast?

De la Marbo Trade.
De ce intrebi?

Salut Marius!
Spune-mi te rog daca acest tip de balast are o problema in ce priveste zgomotul si incalzirea mai puternica in zona iesirilor catre neon. Am cumparat si eu acest tip de balast si au un bazait de parca ar fi din alea electromagnetice si dupa o ora de functionare sunt destul de calde....Imi poti spune te rog daca e normal comportamentul lor...

Nu a mai folosit nimeni acest tip de balast sa-mi poata da un feedback sa stiu si eu daca sunt bune sau le trimit inapoi de unde le-am luat?

raducu26 wrote:Salut Marius!
Spune-mi te rog daca acest tip de balast are o problema in ce priveste zgomotul si incalzirea mai puternica in zona iesirilor catre neon. Am cumparat si eu acest tip de balast si au un bazait de parca ar fi din alea electromagnetice si dupa o ora de functionare sunt destul de calde....Imi poti spune te rog daca e normal comportamentul lor...

Prin ele trece curent electric, este logic sa se incalzeasca.Daca au puterea buna pentru neonul respectiv si neonul se comporta normal nu ai de ce sa te temi. Eu am de la total green balast de 18w pe neon de 15w... merge perfect.

Salut!

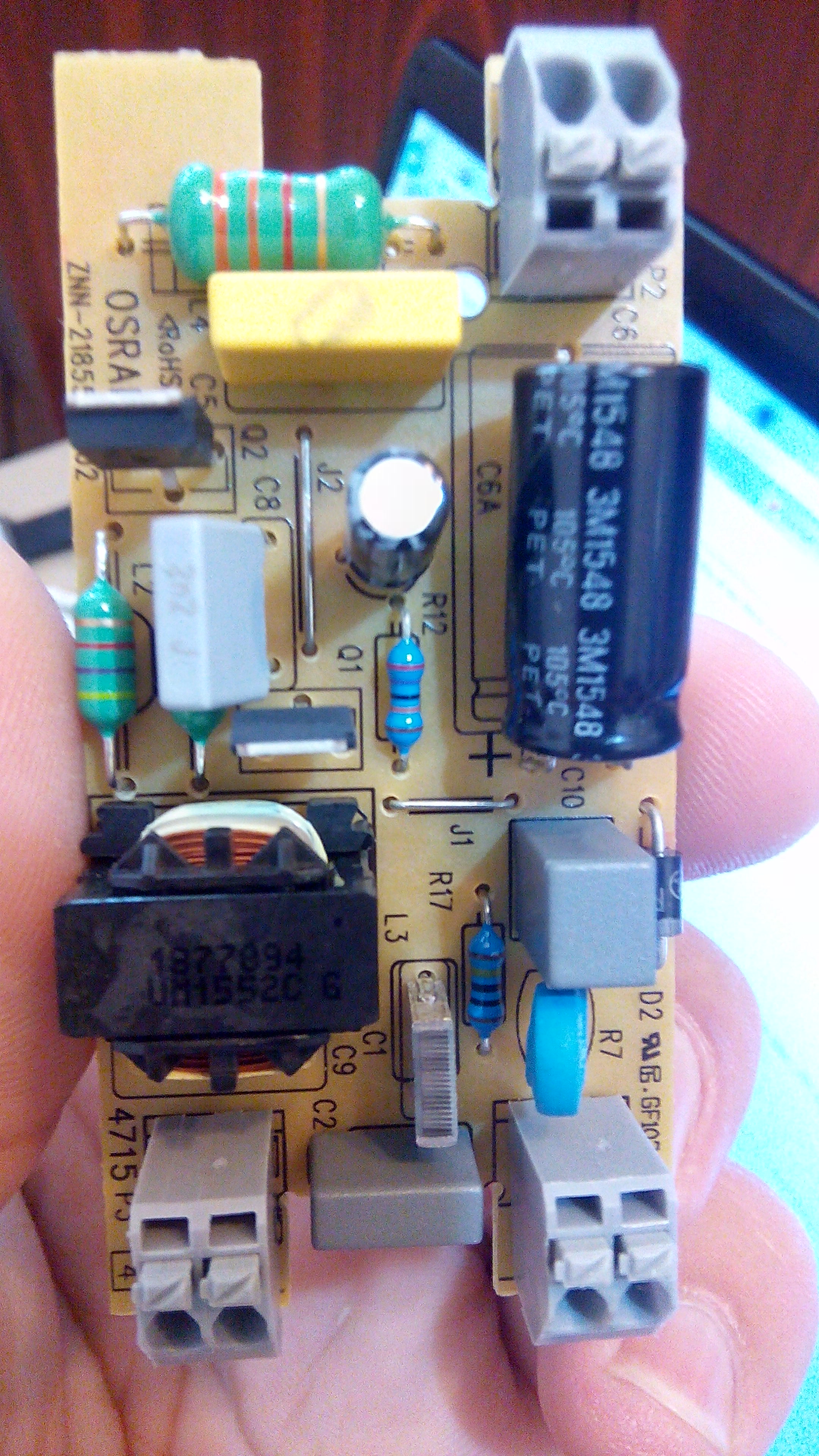

Eu zic ca sunt bune. Am neoane osram lumilux t8 2x865 si 1x830 de 15w si trei balasturi electronice de tipul celui de care vorbim. Am desfacut unu si am facut poze fata spate ....piesa care se incalzeste pare a fi transformatorul sau bobina(nush ce e ....in dreptul ei scrie L3 deci cred ca e o bobina) de culoare neagra din dreptul iesirii catre tub. Tot ea pare sa fie vinovata si de zgomotul/bazaitul enervant...

Le-am pus in functiune si dupa aproape 4 ore de funtionare sunt foarte calde. Nu pot tine mana pe ele mai mult ca frige...am sa le las 14 ore sa vad daca nu se intampla ceva...f8ki
